| HD1616 16進16出SDI全高清矩陣 |
|
-
16進16出SDI矩陣概述

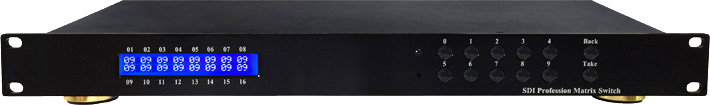

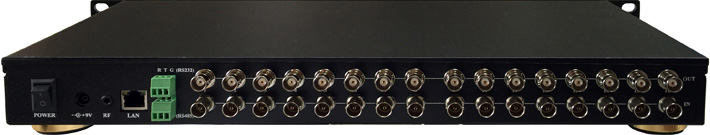

HD1616型HD-SDI 16進16出高清矩陣控制系統，可實現大容量SDI高清信號源到SDI終端設備16×16的任意切換。符合SMPTE標準和ITU標準，在3Gbps碼率下支持1080p?50Hz/59.94Hz/60Hz和1.485Gbps碼率下的各種HD-SDI高清數字視頻信號的切換傳輸。?
HD1616型SDI高清矩陣控制系統具備自動電纜均衡功能，使從視頻信號源到矩陣因傳輸距離過長造成的幅度損失得以補償。HD1616型SDI矩陣采用普通視頻線傳輸距離就可以高達100米，適用長距離信號傳輸，以及大型數字視頻系統。?
HD1616型SDI高清矩陣具備網絡控制、RS485控制、RS232、紅外遙控控制接口，也可加裝射頻控制。
主要特性
支持高清HD-SDI（1.485Gbps）及全高清3G-SDI（2.97Gbps）視頻格式；?
內置高性能線纜驅動芯片，支持輸出信號長距離傳輸;?
支持網絡控制、RS485控制、RS232、紅外遙控控制接口，也可加裝射頻遙控控制。
內置電纜均衡器Equilizer，時鐘再生電路Reclocker及電纜驅動器Cable?Driver；
內置ESD保護電路，能有效防止靜電損壞；
-
- 訂貨型號：HD1616
- 優勢：本公司研發產品，性能穩定，價格極低。
-
可選配件：
-
全高清SDI矩陣規格參數
SDI視頻輸入 |
視頻格式 |
HD-SDI 3G-SDI |
速率 |
1.485 Gbps 2.97Gbps |
信號幅度 |
800mV±10%(75Ω) |
連接器 |
BNC接口 |
輸入阻抗 |
75 Ω |
SDI視頻輸出 |
連接器 |
BNC接口 |
輸出阻抗 |
75 Ω |
RS-232控制 |
串行控制連接器 |
3pin鳳凰插口 |
波特率與協議 |
波特率：9600,數據位：8位,停止位：1位,無奇偶校驗位 |
串行控制引腳定義 |
1-RXD, 2-TXD, 3-GND |
網絡控制（選配） |
以太網控制連接器 |
RJ-45接口 |
以太網控制協議 |
TCP/IP |
以太網控制速率 |
自適應10M或100M,全雙工或半雙工 |
一般規范 |
電源 |
100~240VAC, 50/60Hz,國際自適應電源 |
功率 |
＜20W |
尺寸 |
標準機柜1U高度 |
重量 |
＜3Kg |
工作環境 |
溫度：-10~50℃ 濕度：＜90%RH(無凝露) |
|
|
| |
|
